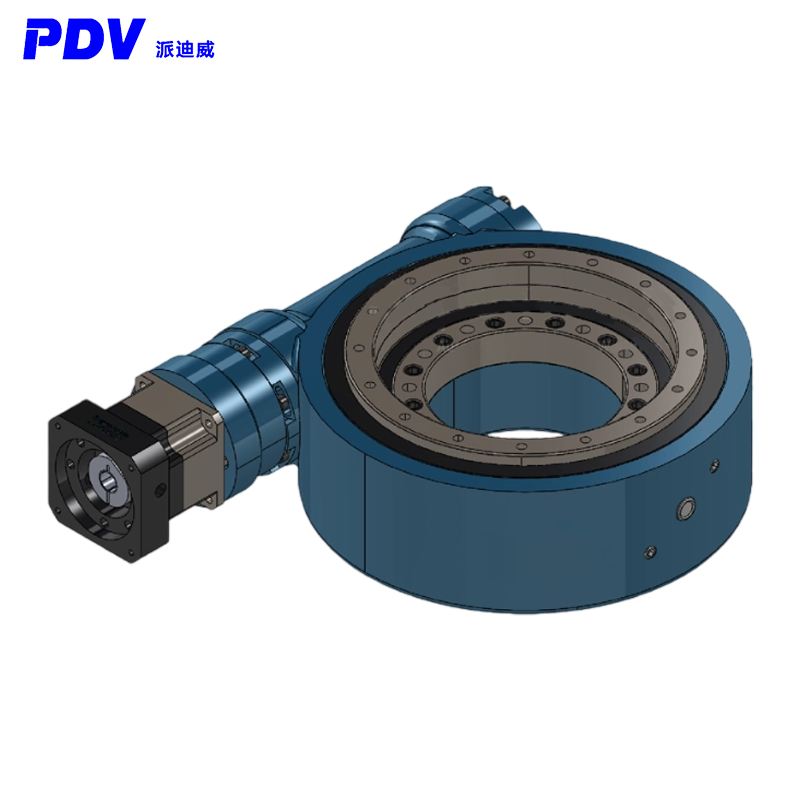

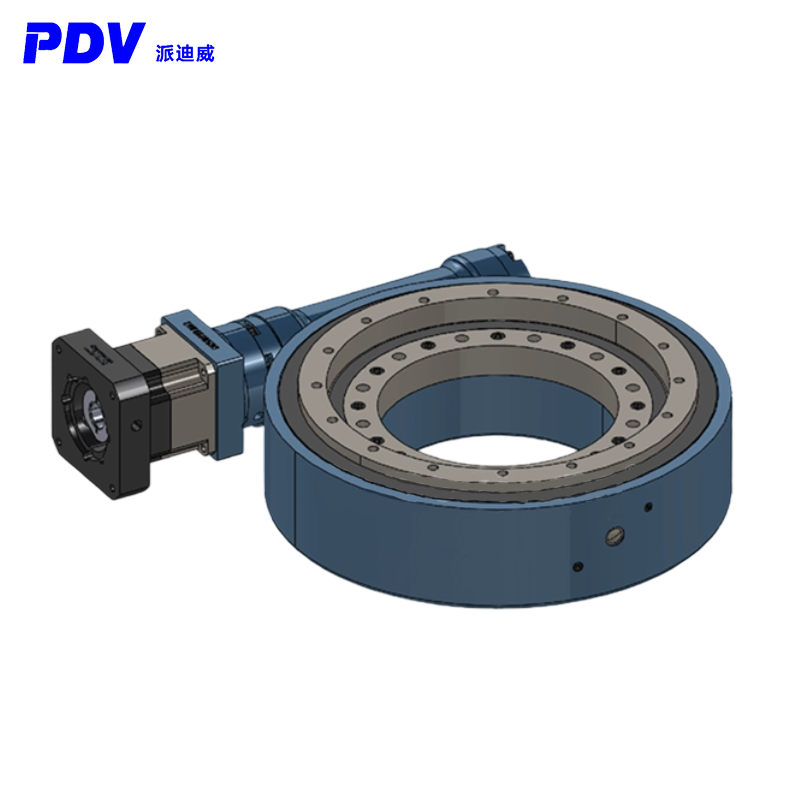

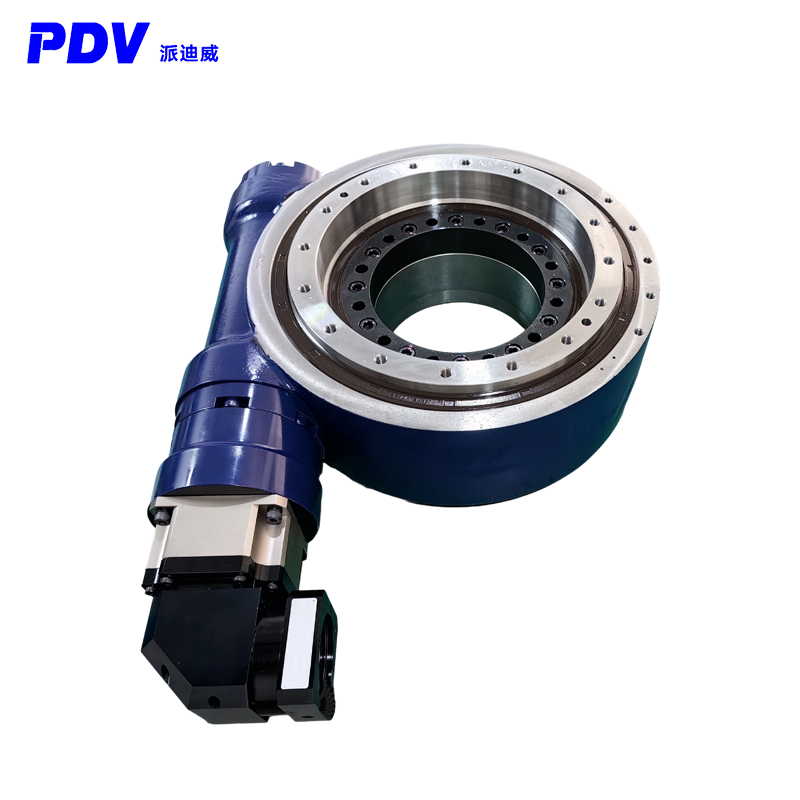

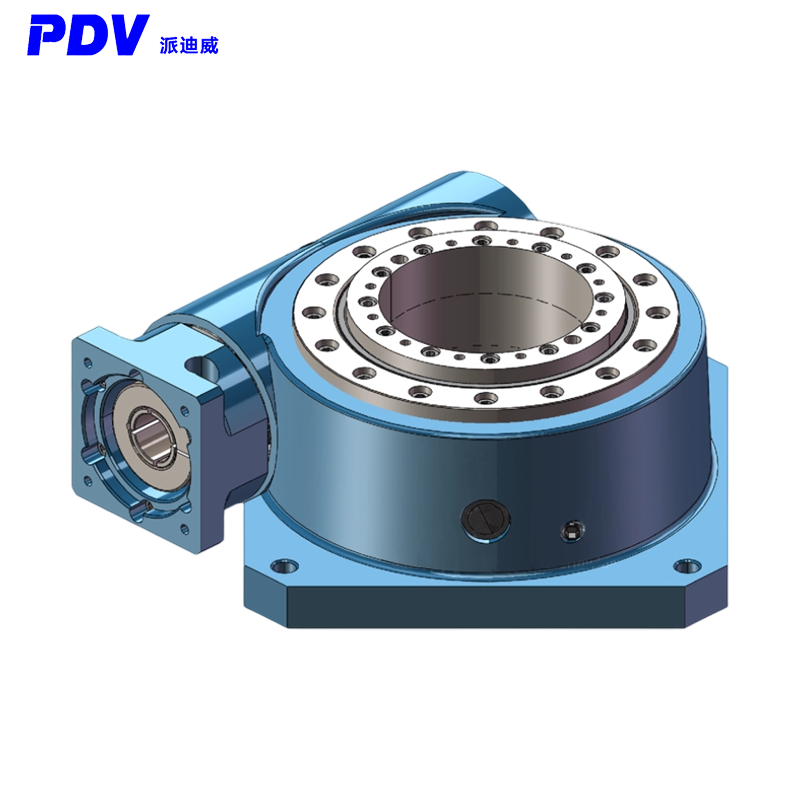

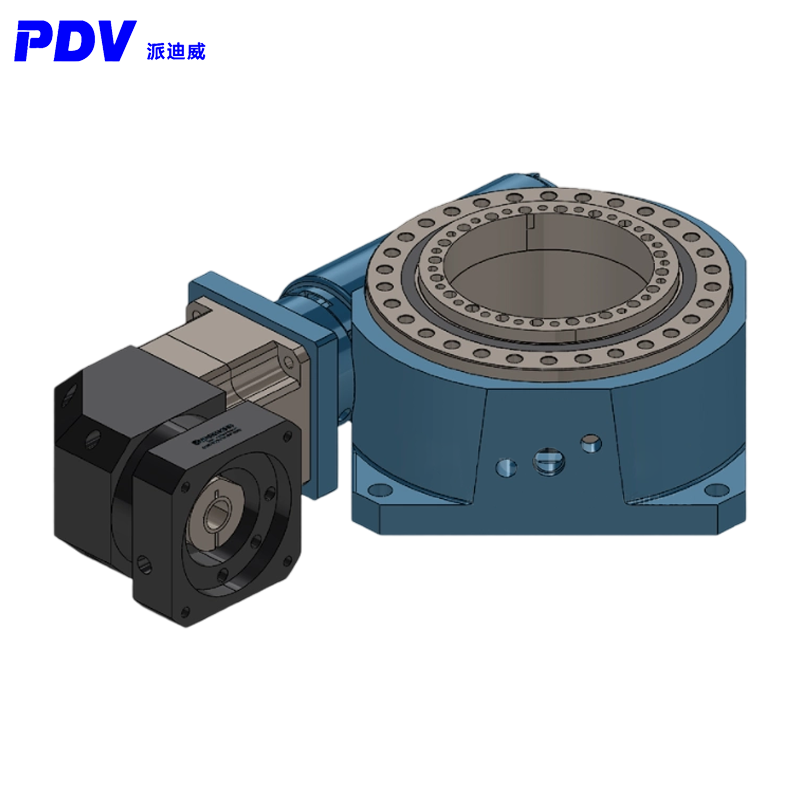

高精度重負載電動旋轉平臺中空高速轉臺
| 品牌 | PDV/派迪威 | 應用領域 | 綜合 |
|---|
高精度：滾輪與凸輪無間隙配合，在保持高分割精度和高扭矩的情況下且能承受重負載
高速：高精密的滾輪與凸輪，避免產生間隙，從而使轉盤高速且平穩運行，在加速度或負載的情況下無振動產生
定制高負載能力：最大可承受的負載可達15噸
產品參數：
| 型號 | PT-HT100 | PT-HT150 | PT-HT200 |
| 盤面尺寸 | 130 | 185 | 360 |
| 中心孔徑 | 100 | 150 | 200 |
| 減速比 | 1:20 | 1:20 | 1:40 |
| 啟動停止上限扭矩(Nm) | 585 | 1005 | 2821 |
| 靜態輸岀扭矩(Nm) | 850 | 1680 | 4017 |
| 容許負載 | 200kg | 500kg | 1.5T |
| 容許輸出軸最高轉速(r/min) | <100 | <80 | <36 |
| 輸出軸額定轉速(r/min) | 35 | 30 | 20 |
| 輸出軸容許徑向載荷(N) | 4500 | 7150 | 12000 |
| 容許慣性力矩負載(Nm) | 220 | 250 | 120000 |
| 定位精度 | ±5 | ±8 | ±8 |
| 重復定位精度 | ±5（0.001°） | ||
| 旋轉平臺平行度 | ±0.005（可按需定制0.002~0.005) | ±0.01（可按需定制0.002~0.005) | |
| 旋轉平臺同心度 | ±0.005（可按需定制0.002~0.005) | ±0.01（可按需定制0.002~0.005) | |
| 精度壽命 | 20000 | ||
| 防護等級 | IP40 | ||
| 重量 | 20 | 40 | 120 |

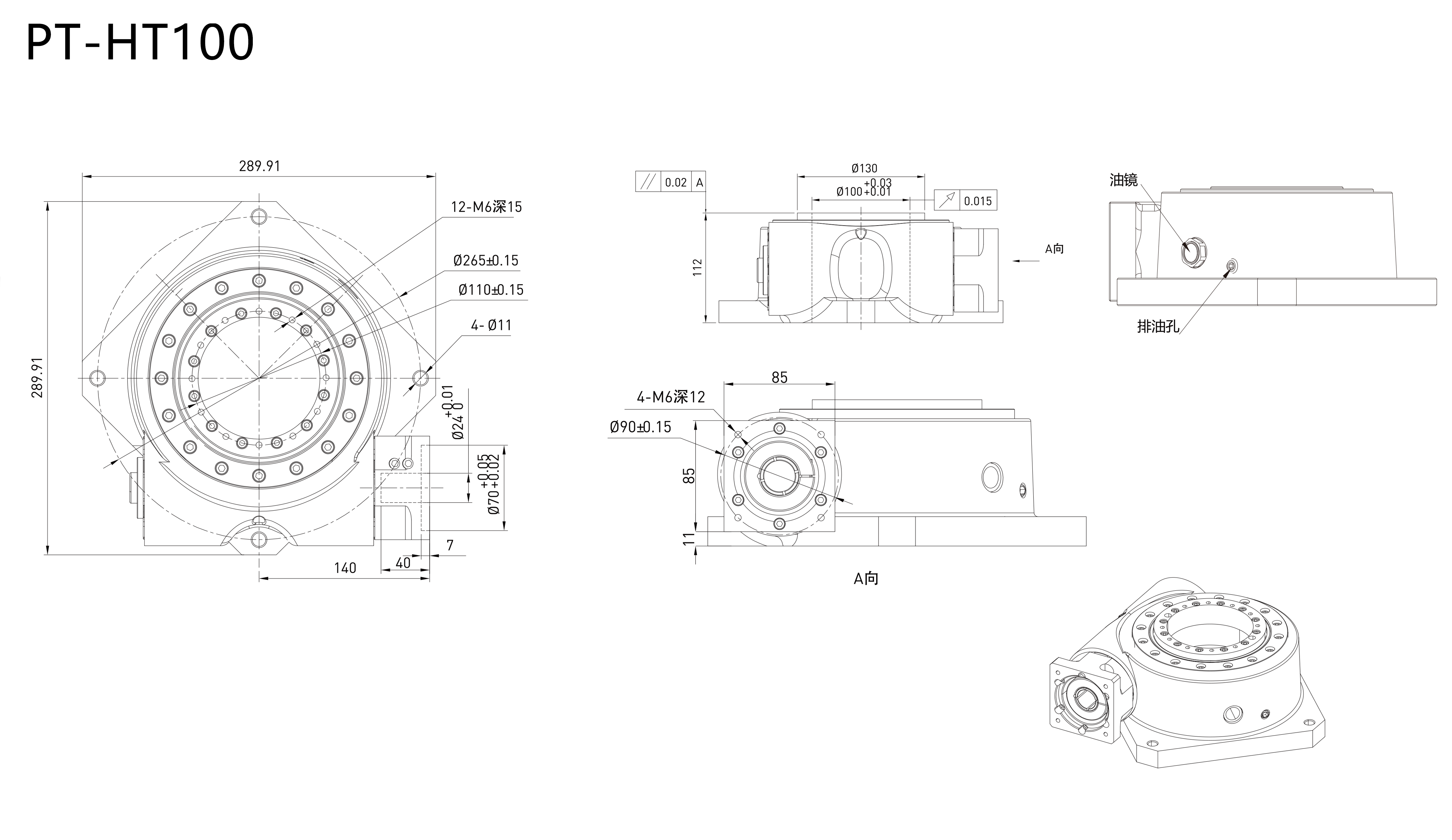

產品尺寸：
